Архитектура решения

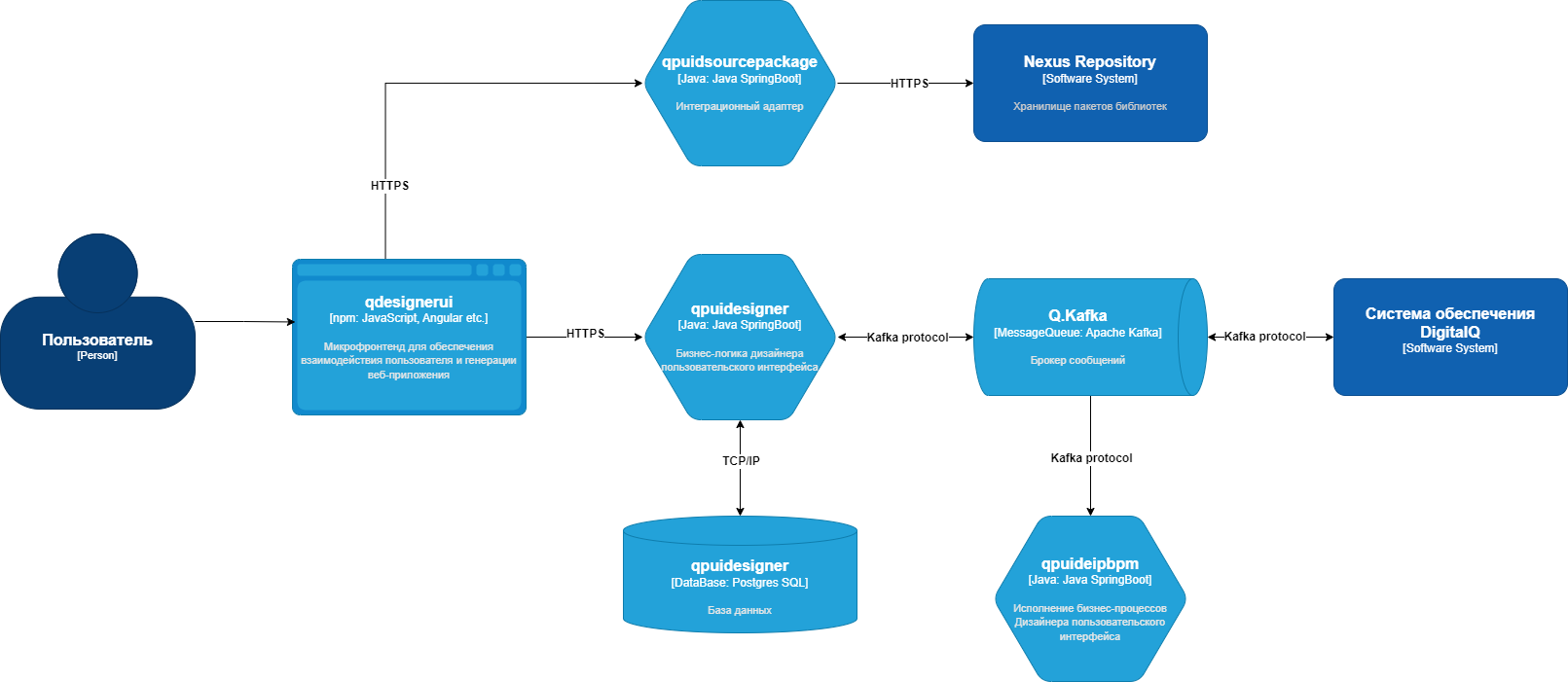

Архитектура Дизайнера пользовательского интерфейса включает в себя следующие компоненты:

• qdesignerui - фронтенд-сервис, обеспечивающий взаимодействие пользователя с приложением и генерирующего код создаваемого веб-приложения

• qpuidesigner - бэкенд-сервис, реализующий бизнес-логику приложения

• qpuideipbpm - микросервис для исполнения бизнес-процессов приложения

• qpuidsourcepackage - интеграционный адаптер для взаимодействия с хранилищем артефактов (например, Nexus Repository)

• qpuidesignerbuild - сервис компиляции ui-проектов

• qpuidtheme — сервис для работы с темами пользовательского интерфейса

Взаимодействие компонентов

• фронтенд (qdesignerui) обменивается данными с qpuidesigner, qpuidtheme и qpuidsourcepackage через REST API (HTTP/HTTPS).

• бэкенд (qpuidesigner) взаимодействует с qpuideipbpm and qpuidesignerbuild через брокер сообщений Apache Kafka.
